Ecran acoustique métallique AU06 F

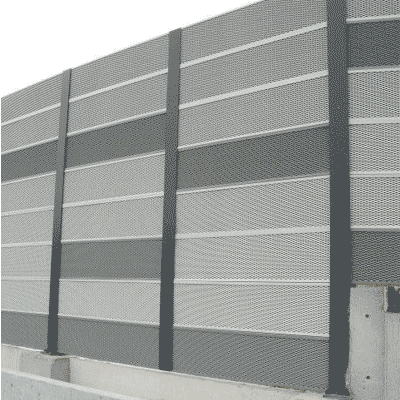

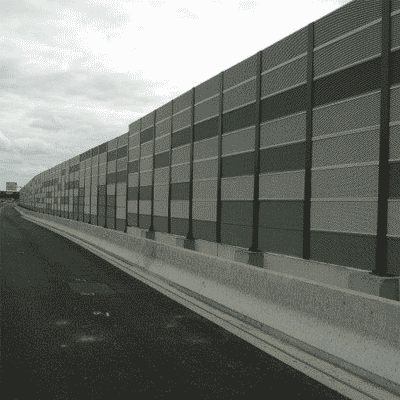

L’écran AU06 F est composé d’éléments modulaires superposés horizontalement dans des profilés HEA implantés verticalement.

Chaque élément est formé d’un caisson en acier galvanisé Z275, épaisseur 1,5 mm, plié en C et d’une grille en aluminium AG3, épaisseur 1.5 mm ; la grille est perforée à plus de 41%. (perforation de type RV5 - 7 : trous diamètre 5 mm disposés en quinconce avec un entraxe de 7mm).

Le caisson est peint sur sa face extérieure par poudrage polyester, épaisseur 80μ.

Le matériau absorbant est composé d’une laine de roche (ép.50mm, densité 70 kg/m³).

Les éléments peuvent mesurer jusqu’à 5000 mm de longueur et 500 mm de hauteur ; l’épaisseur est de 85 mm.
